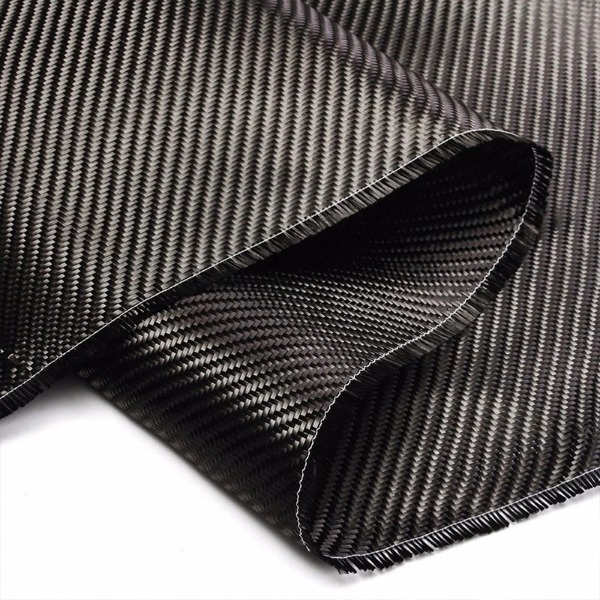

În căutarea unor materiale care reduc masa fără a sacrifica performanța mecanică, inginerii s-au mutat progresiv de la metale la compozite avansate. Printre acestea, pânză din fibră de carbon iese în evidență ca armătură principală pentru componentele structurale ușoare. Această țesătură, constând din filamente continue de carbon, oferă o combinație de densitate scăzută, rezistență ridicată la tracțiune și rigiditate excepțională. Când este încorporat într-o matrice polimerică, acesta devine coloana vertebrală a componentelor utilizate în industria aerospațială, auto, echipamente sportive și inginerie civilă.
Înțelegerea de ce pânza din fibră de carbon este atât de eficientă necesită analiza proprietăților sale fundamentale, modul în care se compară cu materialele convenționale și modul în care arhitectura sa poate fi adaptată la condițiile de încărcare specifice.
Logica structurală din spatele pânzei din fibră de carbon
Componentele structurale trebuie să reziste la îndoire, torsiune, tensiune și compresie cu o deformare minimă. Reducerea greutății amplifică eficiența: mai puțină inerție, consum mai mic de combustibil și manipulare mai ușoară. Pânza din fibră de carbon realizează acest lucru prin trei caracteristici cheie:
- Rigiditate specifică ridicată – Rigiditatea pe unitate de densitate este de câteva ori mai mare decât oțelul sau aluminiul.
- Anizotropie personalizată – Rezistența și rigiditatea pot fi orientate de-a lungul căilor de încărcare prin alegerea modelelor de țesătură și a secvențelor de stivuire a straturilor.
- Toleranță la defecte – Pânza distribuie fisuri localizate pe mai multe fibre, prevenind defecțiunile bruște.
Spre deosebire de banda unidirecțională, care oferă rigiditate într-o singură direcție, pânza din fibră de carbon oferă proprietăți echilibrate în planul țesăturii. Acest lucru îl face potrivit în special pentru carcase structurale cu pereți subțiri, panouri sandwich și componente cu curburi complexe, unde sarcinile provin din mai multe direcții.
Proprietăți comparative ale materialelor
Pentru a aprecia avantajul pânzei din fibră de carbon, este utilă o comparație directă cu materialele structurale tradiționale. Tabelul de mai jos rezumă indicatorii mecanici normalizați. Rețineți că valorile exacte variază în funcție de tipul fibrei, arhitectura țesăturii și sistemul de rășină, dar pozițiile relative rămân consistente.
| Material | Densitate (g/cm³) | Rezistența la tracțiune (față de oțel) | Raport rigiditate-greutate (relativ) | Rezistenta la oboseala |
|---|---|---|---|---|
| Oțel moale | 7.85 | 1.0 (linie de bază) | 1.0 | Moderat |
| Aluminiu 6061 | 2.70 | 0.35 | 3.0 | Moderat |
| Material compozit din fibră de carbon | 1,55–1,60 | 1,8–2,5 | 8–10 | Excelent |
| Material compozit din fibra de sticla | 1.90–2.00 | 0,7–1,0 | 2,5–3,5 | Bun |
După cum se arată, pânza din fibră de carbon oferă un raport rigiditate-greutate de aproximativ 8 până la 10 ori mai mare decât oțelul. În termeni practici, o grindă structurală realizată din pânză din fibră de carbon poate cântări cu 70-80% mai puțin decât o grindă de oțel cu o rigiditate egală la încovoiere. În plus, rezistența sa la oboseală în condiții de încărcare ciclică o depășește cu mult pe cea a metalelor, ceea ce este critic pentru structurile în mișcare, cum ar fi brațele roboților, suprafețele de control a aeronavelor sau cadrele de biciclete.
Versatilitate arhitecturală: țesături și forme
Unul dintre cele mai puternice argumente pentru utilizarea pânzei din fibră de carbon este gama largă de modele de țesătură disponibile. Fiecare model influențează drapabilitatea, fluxul de rășină și izotropia mecanică.
| Tip țesătură | Drapabilitate | Caz de utilizare tipic |
|---|---|---|
| Țesătură simplă | Scăzut spre mediu | Panouri plate, laminate subțiri cu stabilitate bună |
| țesătură sarg (2/2) | Medie spre mare | Componente curbate, panouri de caroserie auto |
| Ham satin (4HS, 8HS) | Foarte sus | Piese complexe cu dublă curbură, carene aerospațiale |
| Țesătură unidirecțională | Scăzut (doar o direcție flexibilă) | Capace de bară, grinzi de înaltă rigiditate |
Pentru componentele structurale ușoare, țesăturile din twill și satin sunt adesea preferate, deoarece se conformează cu ușurință matrițelor fără a se încreți. Acest lucru asigură o fracțiune uniformă de volum a fibrei și minimizează formarea de goluri. În plus, ondularea inerentă a pânzei țesute reduce ușor rezistența la compresiune în comparație cu banda unidirecțională, dar îmbunătățește considerabil toleranța la deteriorări la impact și manevrarea în timpul întinderii.
Optimizarea carcasei de încărcare cu pânză din fibră de carbon
Designerii aleg pânză din fibră de carbon nu numai pentru reducerea greutății, ci și pentru eficiența direcțională. De exemplu:
- Structuri dominate de îndoire (de exemplu, brațe de drone, membre protetice): Așezați straturi de pânză cu fibre orientate la 0° și ±45° pentru a echilibra rigiditatea longitudinală și rezistența la forfecare.
- Arborii încărcați cu torsiune (de exemplu, arbori de antrenare, pale de rotor): Folosiți o pânză de orientare de ± 45° sau straturi combinate de cerc și elicoidale.
- Panouri predispuse la impact (de exemplu, podele pentru mașini de curse, carcase de protecție): Strat de pânză din țesătură satinată cu intercalare subțire de straturi termoplastice întărite.
Deoarece pânza din fibră de carbon este disponibilă în grade de modul intermediar, modul înalt și modul standard, rigiditatea poate fi reglată fin fără modificarea geometriei. Această abordare modulară evită suprainginerirea și reduce risipa de materiale.
Compatibilitate de fabricație
Un alt motiv pentru care pânza din fibră de carbon domină componentele structurale ușoare este compatibilitatea sa cu procesele de fabricație consacrate. Metodele cheie includ:
- Întărire în autoclavă preimpregnată – Cea mai înaltă calitate pentru industria aerospațială. Pânza vine pre-impregnată cu rășină, oferind o aliniere precisă a fibrelor.
- Wet layup/hand layup – Potrivit pentru piese mari, unice, cum ar fi palete de turbine eoliene sau piese auto personalizate.
- Turnare prin transfer de rășină (RTM) – Pânza se pune uscată într-o matriță închisă, apoi se injectează rășină. Excelent pentru producția de volum mediu, cu finisare bună a suprafeței.
- Infuzie asistată cu vid – Ideal pentru panouri mari compozite; pânza acționează ca un mediu de curgere, asigurând o distribuție uniformă a rășinii.
Fiecare metodă valorifică capacitatea țesăturii de a menține grosimea uniformă, de a rezista spălării fibrelor (mișcarea în timpul injectării rășinii) și de a oferi proprietăți mecanice previzibile. În comparație cu fibra de sticlă cu mat aleatoriu sau cu fibra de carbon tocată, pânza țesută din fibră de carbon oferă o siguranță mai mare a designului.
Considerații economice și ciclului de viață
În timp ce pânza din fibră de carbon are un cost de materie primă mai mare decât metalele sau fibra de sticlă, valoarea sa ciclului de viață pentru componentele structurale ușoare este adesea superioară. Masa redusă duce la un consum mai mic de energie în aplicațiile în mișcare. Pentru structurile statice, cum ar fi podurile sau podurile robot, componentele mai ușoare permit cadre de susținere mai mici și fundații mai ieftine.
În plus, repararea laminatelor din pânză din fibră de carbon deteriorate este fezabilă prin lipirea petice sau prin injecție de rășină, prelungind durata de viață. Tehnologiile de reciclare (piroliza, solvoliza) s-au maturizat, permițând recuperarea pânzei curate din fibră de carbon din componentele aflate la sfârșitul vieții pentru utilizare în aplicații necritice. Acest potențial circular întărește poziția materialului în industriile axate pe durabilitate.
Limitări și precauții de proiectare
Niciun material nu este perfect. Inginerii trebuie să recunoască limitările specifice ale pânzei din fibră de carbon:
- Modul de eroare fragilă – Spre deosebire de cedarea metalului, fractura compozitului poate fi bruscă. Proiectarea necesită factori de siguranță și redundanță.
- Coroziunea galvanică – Contactul direct cu aluminiul sau oțelul în medii umede provoacă coroziune galvanică. Straturile de izolare electrică sunt obligatorii.
- Conductivitate termică – Fibrele de carbon sunt conductoare electric și termic, ceea ce poate necesita izolație în aplicații electronice sau criogenice.
- Etanșare cu margini tăiate strat – Marginile țesăturii brute se pot uza; laminatele tăiate necesită etanșare pentru a preveni pătrunderea umezelii.
Atunci când acești factori sunt abordați corespunzător, pânza din fibră de carbon rămâne o alegere de neegalat pentru componentele structurale ușoare.
Concluzie
Pânza din fibră de carbon oferă o propunere unică pentru componentele structurale ușoare: rigiditate remarcabilă pe greutate, anizotropie proiectabilă, arhitecturi multiple de țesătură și compatibilitate cu procesele standard de compozit. În timp ce costul inițial și defecțiunea fragilă necesită o inginerie atentă, beneficiile în ceea ce privește reducerea masei, durata de viață la oboseală și adaptabilitatea sunt de neegalat de metalele convenționale sau țesăturile din fibră de sticlă.
Întrebări frecvente
Î1: Se poate folosi pânză din fibră de carbon pentru părțile structurale portante fără armături metalice?
Da. Multe componente portante, cum ar fi grinzile podelei aeronavei, monococile pentru mașini de curse și brațele robotizate sunt realizate în întregime din compozite din pânză din fibră de carbon. Designul și grosimea corectă a stratului sunt alese pentru a face față sarcinilor așteptate fără inserții metalice. Fitingurile metalice sunt uneori adăugate la îmbinările cu șuruburi pentru a reduce concentrațiile de tensiuni ale rulmentului.
Î2: Este pânza din fibră de carbon mai rigidă decât aluminiul sau oțelul?
În termeni absoluti, pânza din fibră de carbon cu modul standard (rigiditate ~70 GPa) este mai puțin rigidă decât oțelul (~200 GPa), dar mai rigidă decât aluminiul (~69 GPa). Cu toate acestea, datorită densității sale scăzute (1,6 față de 2,7 g/cm³ pentru aluminiu), rigiditatea sa specifică (rigiditatea/densitatea) este de aproximativ trei ori mai mare decât aluminiul și de opt ori mai mare decât oțelul. Pentru modelele critice pentru greutate, acest lucru face ca pânza din fibră de carbon să fie efectiv „mai rigidă pe kilogram”.
Î3: Pânza din fibră de carbon necesită instrumente speciale pentru tăiere și găurire?
Da. Uneltele standard din oțel se uzează rapid. Pentru țesături uscate, se recomandă foarfecele din ceramică sau carbură. Pentru laminatele întărite, sunt necesare burghie și bavuri acoperite cu diamant pentru a preveni delaminarea. Se recomandă extragerea în vid, deoarece praful de carbon este conductiv electric și poate deteriora electronicele.
Î4: Cum se comportă pânza din fibră de carbon la temperaturi ridicate?
Fibra în sine păstrează rezistența peste 1000 ° C într-o atmosferă inertă, dar matricea polimerică (de obicei epoxidice) limitează temperatura de serviciu la 80-180 ° C pentru rășinile standard. Rășinile la temperatură înaltă (bismaleimidă, poliimidă) extind domeniul până la 230–300°C. Pentru aplicații peste 300°C, pânză din fibră de carbon poate fi utilizată cu matrici ceramice (compozite CMC).
Î5: Pânza din fibră de carbon poate fi lipită de componentele structurale metalice în siguranță?
Da, dar cu precauții. Un strat de pânză izolatoare din fibră de sticlă este adesea plasat între pânza din fibră de carbon și metal pentru a preveni coroziunea galvanică. Lipirea adezivă cu ajutorul epoxidului structural este mai puternică decât fixarea mecanică pentru îmbinările compozit-metal, cu condiția ca suprafața metalului să fie pregătită corespunzător (sablare, agenți de cuplare silan).
